湖北程力一拖二道路清障車目錄
一、主要技術參數
二、主要結構和工作原理
三、操作方法
四、維修保養
一、主要技術參數
1、基本性能參數
•外形尺寸 （mm） 7370*2300*2430（長*寬*高）
•最大總質量 (kg)
•整備質量 (kg)
•最高車速（kg/h）
•百公里油耗（L/100km）
2、專用性能參數
•額定托舉質量 800
•托臂伸縮行程 1180
•托臂最大有效長度 1300
•最高牽引車速（kg/h） 30
•額定牽引質量 (kg) 3000
•鋼絲繩長度 (m) 21
•絞繩速度 (m/min) 8
•平臺尺寸 5600*2300(長*寬)
•平臺最小傾斜角（º） 10
•平臺工作行程 2680
•平臺最大承載質量 3000
3、底盤主要參數
•底盤型號
•最大功率
•軸距

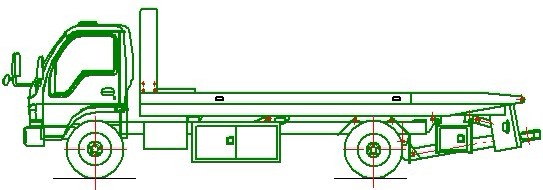

二、主要結構和工作原理
｛一｝取力裝置
取力裝置由油泵、取力器、軟軸拉線組成。用以將汽車動力輸出至油泵，成為液壓能。它是通過安裝在汽車駕駛室內的手柄的動作，通過軟軸拉線使取力齒輪與汽車變速箱內取力輸出齒接合或分離，從而使油泵工作或停止。
注意：汽車行駛時，取力器中的取力齒應脫開，油泵不工作。
｛二｝液壓傳動機構
取力器接合后，油泵工作，高壓油進入多路換向閥。通過操控?fù)Q向閥上不同的手柄，即可進行各種動作。
｛三｝牽引系統
高壓油驅動液壓馬達帶動絞盤。當液壓馬達工作時，其控制閥手柄在“放”的位置，可以自動放鋼絲繩，將控制閥手柄扳到“收”的位置，此時牽引車輛或收起鋼絲繩。 注意：車輛正常行駛時，應將鋼絲繩鉤拉緊掛在平板端部環孔上。
｛四｝托舉裝置
此型車使用輪胎托架，輪胎托架分為前托架和后托架。前托架套在擺臂兩端，并用彈簧銷固定，后托架插在前托架的方孔內，并用銷子固定好，同時用緊固拉鎖將輪胎鎖牢。
三、操作方法
1、取力器的操作
取力器的接合或分離必須通過離合器來實現，即先踩下離合器踏板，使離合器分離，打開或關掉取力器，再松開離合器踏板。
注意：取力器不準強制嚙合。
2、液壓絞盤的操作
a 拉出取力器手柄，取力器接合，油泵工作。
b 按照操作標牌示意，將平板伸到合適位置。
c 操作平臺升降手柄，將平臺與地面貼合。
d 用鏈條或緊固拉索，將鋼絲繩牢固固定在牽引車輛的合適位置。
e 收縮鋼絲繩，將車輛拉到平板上，用拉鉤固定好。
3.拖舉操作
a將清障車開到合適位置，與被牽引車成一直線；
b接合取力器（操作方法如前）
c按照操作標牌示意，將托臂放到合適位置
d將伸縮臂伸到合適位置（不得少與25厘米，即伸縮臂第二孔）
e.將輪胎后托架插進前托架的方孔內，夾緊輪胎，用銷子與前托架固定好
f.用緊固拉鎖，將輪胎固定在托架上
g.解除被牽引車輛的手制動，變速桿置與空擋位置，如果被牽引車輛從后端托起，則應將其方向盤固定，不能讓它轉向；
i.關掉取力器（操作方法如前），牽引行駛，速度不超過30km/h
j.到達指定位置，放下被牽引車輛，各部位復位。
四 維修保養
再好的產品如果離開了你精心的呵護和正確的日常維護，它就不會擁有持久的生命力。為了用好，維護好您的車輛，請您按以下方法操作和保養：
1、 每當出車前，查看液壓系統的閥、缸、接頭管路是否有泄漏，如有泄漏應進行緊固或更換密封件，必要是更換泄漏的液壓件；
2、 經常查看托舉、牽引及附件部分是否有損壞、脫落現象；
3、 專用部分每月或使用250次后，應對各潤滑點加潤滑脂（潤滑脂牌號為錫3#鋰基潤滑脂）。液壓缸活塞桿禁止涂潤滑脂；
4、 每月將液壓絞盤的鋼絲繩全部放出，用機油擦洗一遍；
5、 新車首次不能超過半年應更換液壓油，以后在油臟或老化后隨時更換，但最長不能超過一年；
6、 液壓系統必須使用規定的液壓油，其牌號為YC-N46或YC-N68低凝液壓油（即老牌號為30號或40號液壓油）；
7、 加注液壓油時，齒輪泵應低速運轉，讓伸縮缸、折臂缸、變幅缸往返運動2-3次，液壓絞盤正反轉動2圈左右，以保證液壓系統中的空氣能從油箱蓋放氣孔中全部排出。最終油箱里的液壓油量應保持在油尺刻度線上、下限之間。加液壓油時必須使用精度不低于25um的過濾器進行過濾；
8、 多路換向閥的清洗要點。（以常用多路換向閥為例，其它結構型式的多路換向閥原理相同）
1、 用30的開口或梅花扳手把溢流閥旋下。
2、 用干凈紗布堵住該口，防止油大量溢出。
3、 清洗掉箭頭所指處的雜物。用十字起頂壓尖頭內閥芯，反復多次，并加入少許液壓油，直至將雜質從小孔清除。
9、底盤的使用、維護保養，請參閱底盤使用說明書。
