國六東風天龍后雙橋22方大型洗掃車

作者：程力汽車來源：未知日期：2021/1/9 11:11:16 人氣：標簽：CLW5250TXSD6

導讀：湖北程力國六東風天龍后雙橋大型洗掃概述洗掃車采用東風天龍DFH1250D4型國Ⅵ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水…

湖北程力國六東風天龍后雙橋大型洗掃概述

洗掃車采用東風天龍DFH1250D4 型國Ⅵ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。風機用7.1高壓離心風機,效率高、風量大，最高風量達23500m³/h。高壓水泵采用同際知名GTM 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m³。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。

CLW5250TXSD6型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。

CLW5250TXSD5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

湖北程力國六東風天龍后雙橋大型洗掃表1整車性能與結構參數表

項目						單位	CLW5250TXSD6
作業 性能	洗掃作業			最大洗掃寬度（含路緣清洗寬度）		m	4．1
				路面洗掃寬度（不含路緣清洗寬度）		m	3．5
				洗掃速度		Km/h	5∽15
				清洗水額定壓力		MPa	10
				清洗水額定流量		L/min	122
	清掃作業			清掃寬度		m	3．5
				清掃速度		Km/h	3∽15
				保潔速度		Km/h	3∽20
				最大清掃能力		M²/h	70000
				卸料角		°	≥48
	低壓沖洗寬度					m	24
清水箱總?cè)莘e						L	12000
垃圾箱總?cè)莘e						L	10000
行駛性能		最高車速（滿載）				km/h	90
		最大爬坡角				°	30
		制動距離（滿載30Km/h）				m	≤10
		最小轉彎直徑				m	19
燃油消耗量		限定工況百公里燃油消耗量				L/100km	18
		全洗掃作業 作業速度 7km/h （2檔怠速）			副發動機轉速2000r/min	L/h	13．7
						L/10000m²	5．64
					副發動機轉速1700r/min	L/h	8．9
						L/10000m²	3．76
		全掃作業 作業速度 7km/h （2檔怠速）			副發轉速2000r/min	L/h	11．1
						L/10000m²	4．59
					副發轉速1700r/min	L/h	7．2
						L/10000m²	3．12
質量參數		整車整備質量				Kg	15800
		最大總質量				kg	25000
結構尺寸		外形尺寸（長X寬X高）				mm	9600,9850,10600×2510×3350
		軸距				mm	4350,4600,5350+1350
		輪距	前輪			mm
			后輪			mm
		接近角				°
		離去角				°	17．5
		最小離地間隙				mm	275

湖北程力國六東風天龍后雙橋大型洗掃表2主要部件型式與參數

項目			CLW5250TXSD6
汽車底盤	底盤型號、類別、生產企業		DFH1250D4
	發動機型號、生產企業		D6.7NS6B290Ⅵ
	發動機額定功率		213kw
	變速箱型號		***
	變速箱速比		1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188
	驅動軸		單級雙曲線齒輪主主減速器速比i=5.143
	輪胎	前輪	295/80R22.5 18PR,11.00R20 18PR
		后輪	295/80R22.5 18PR,11.00R20 18PR
	燃油種類		滿足第五階段排放要求的柴油，根據氣溫選用合適的柴油牌號
副發 動機	標準配置	型號、生產企業	EQB170 東風康明斯發動機有限公司
		功率	125kw/2500r/min
	選裝配置	型號、生產企業	EQB140-20 東風康明斯發動機有限公司
		功率	118Kw/2500r/min
	離合器		汽車離合器，氣動驅動，電氣自動控制
	散熱器		有效尺寸78371470
風 機	型式		專用高壓離心風機 型號No7.1#C，最大風量23500M³/h
	額定轉速		2400r/min
	傳動型式		窄V帶傳動（型號15N-2690，5根）
液壓系統	型式		開式，電液控制集中操縱
	主要元件		齒輪泵/1件、手壓泵/1件、擺線馬達/2件、液壓缸集成塊等
	溢流壓力		15MPa
	液壓油容量		60L
電氣系統	控制方式		PLC控制+手動控制、機電液互鎖等
	底盤車系統電壓		24V
	工作裝置系統電壓		24V
	蓄電池型號		12V-140A.H(2只串聯)
高壓清洗系統	高壓水泵	型式	柱塞泵
		型號	T7012IR
		額定壓力	10MPa
		系統使用壓力	10MPa
		額定流量	122L/min
		額定轉速	1000r/min
		傳動型式	窄V帶傳動（型號15N-1900，3根）
	水閥及控制	水閥型式	高壓不銹鋼球閥，10MPa
		控制方式	氣缸驅動，電氣控制
	噴水桿噴嘴型式		高壓洗滌型

湖北程力國六東風天龍后雙橋大型洗掃續表1主要部件型式與參數

項目			CLW5250TXSD6
低壓沖洗系統	低壓水泵	型號	天億
		流量	60m³/h
		揚程	90m
	沖洗寬度		24m
掃盤降塵系統			電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等
清掃系統	型式		在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。
	掃刷直徑		φ900mm
	掃盤速度		每分鐘600轉
	掃盤傾角調整		前傾：4°-6°；外傾2°-4°
吸嘴	型式		雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
	吸管直徑		2Xφ180mm兩根。
	工作時剛性部分離地間隙		5-10mm
左右噴桿	噴桿擺動		氣缸驅動，電氣自動控制，擺動角78°
	噴桿離地高度		隨吸嘴借吸嘴輪與路面隨動，離地高度280mm
	噴嘴總數量		8只，每側4只

湖北程力國六東風天龍后雙橋大型洗掃程力威牌CLW5250TXSD6型洗掃車

產品名稱	CLW5250TXSD6型洗掃車	產品商標	程力威牌
總質量(Kg)	25000	罐體容積(m3)
額定載質量(Kg)	9070,9005,9870,9805	外形尺寸	9600,9850,10600×2510×3350
整備質量(Kg)	15800,15000	貨廂尺寸	××
軸數	3	軸距	4350+1350,5350+1350,5700+1350,4600+1350,4800+1350
底盤型號	DFH1250D4	底盤名稱	載貨汽車底盤（二類）
外形尺寸	9270,9355,10270,10355,10705,9650,9605,9720×2500,2530×3075,3190,3370,3630,3150	輪胎數	10
燃料種類	柴油	輪胎規格	295/80R22.5 18PR,11.00R20 18PR
排放標準	GB3847-2005,GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
D6.7NS6B290 DDi75E350-60 DDi75E300-60	東風康明斯發動機有限公司東風商用車有限公司東風商用車有限公司	6700 7500 7500	213 257 220

湖北程力國六東風天龍后雙橋大型洗掃采用東風天龍DFH1250D4型國Ⅵ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

東風天龍洗掃車副發動機驅動風機和高壓水泵，副發動機采用東風康明期6缸柴油發動機。

風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。

東風天龍洗掃車高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達12m3。

東風天龍洗掃車?yán)洳捎脝螌硬讳P鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。

東風天龍洗掃車左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。

湖北程力國六東風天龍后雙橋大型洗掃4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。

東風天龍洗掃車開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。

東風天龍大型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。可以像灑水車一樣對路面進行低壓沖洗作業。

東風天龍大型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

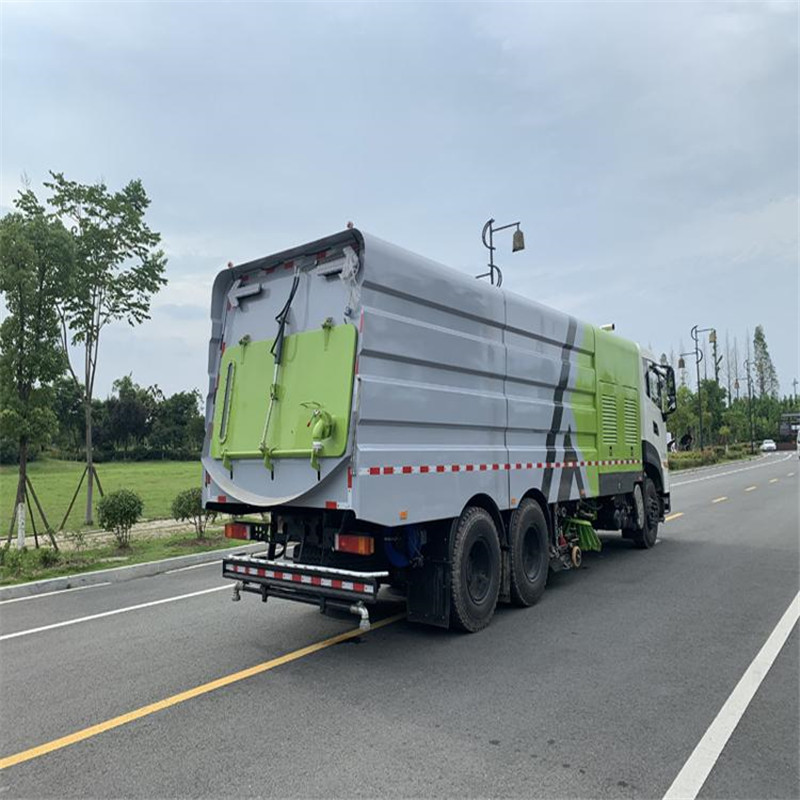

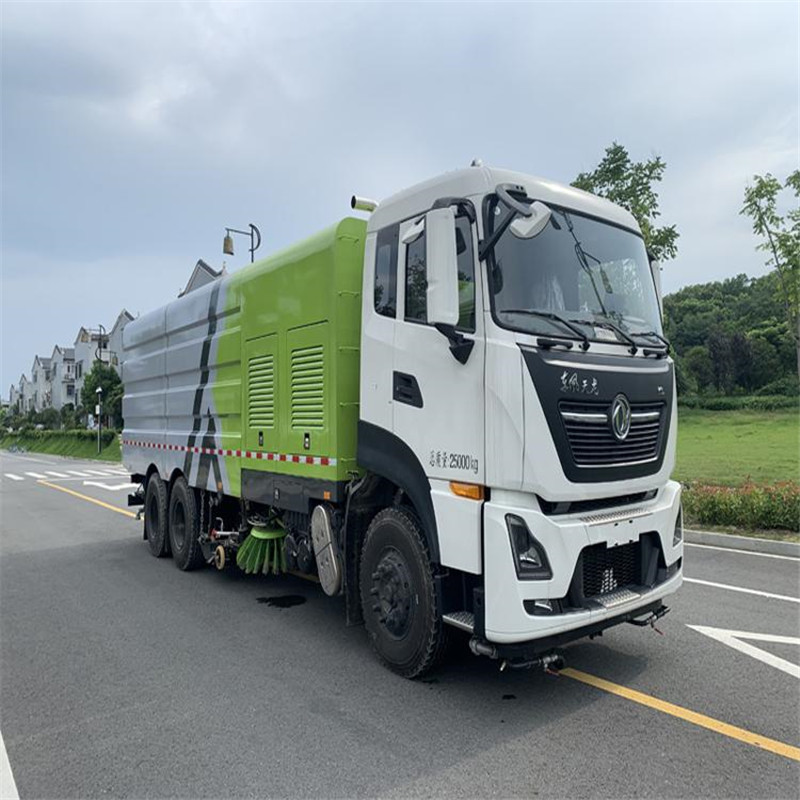

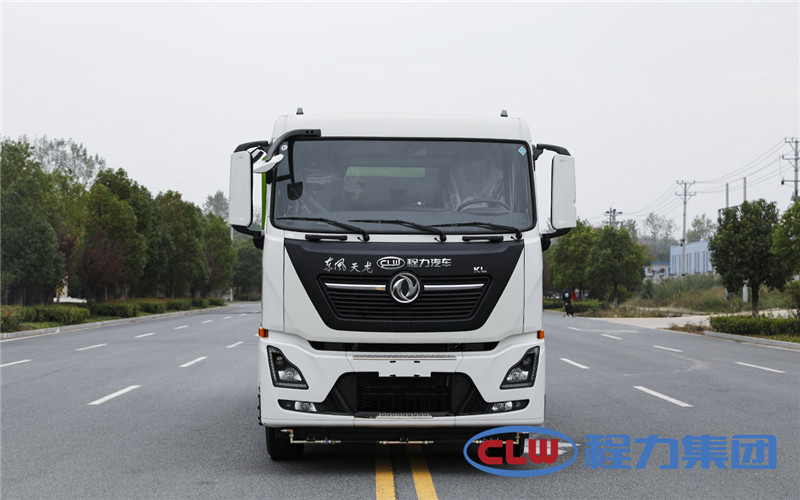

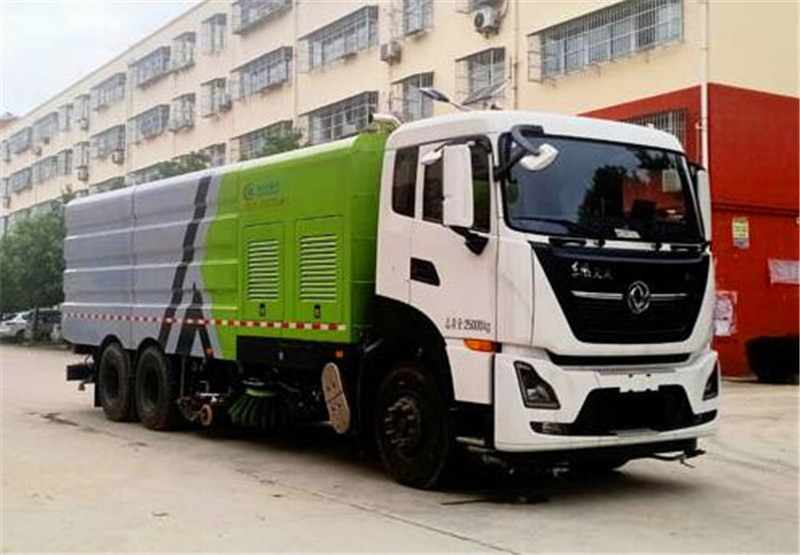

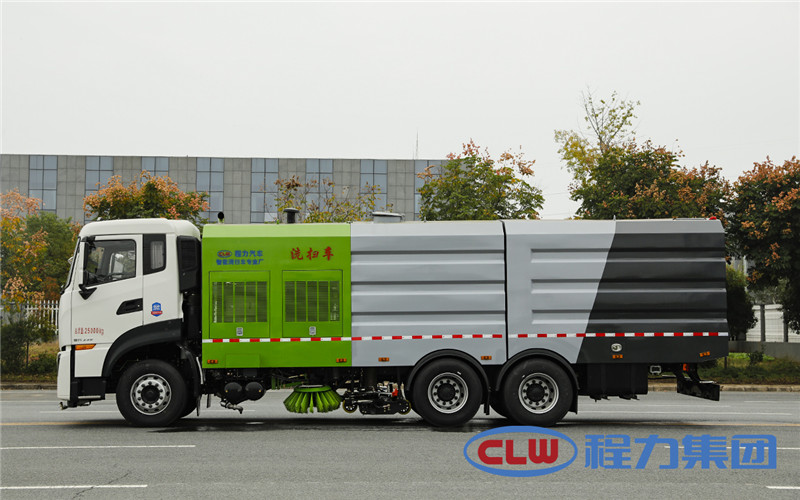

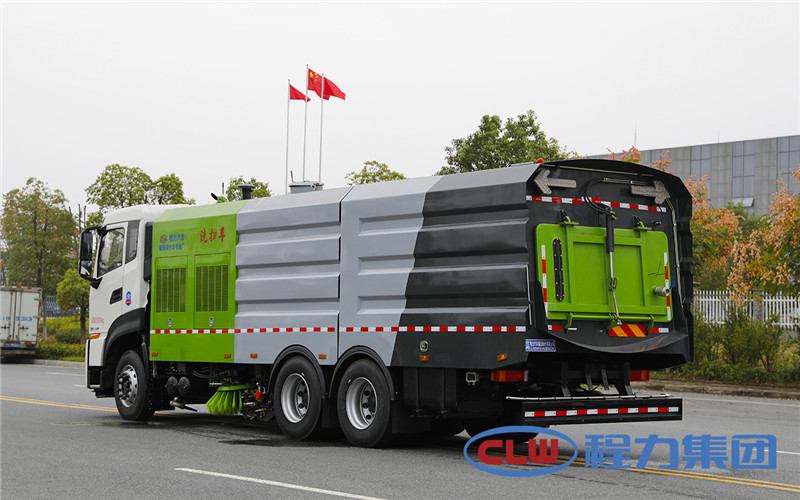

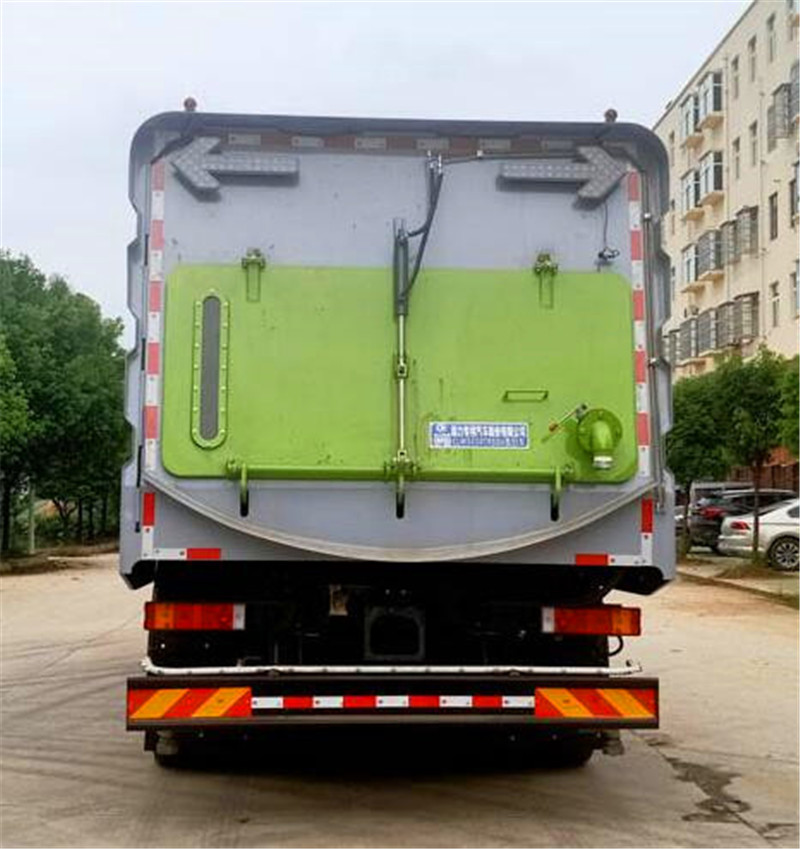

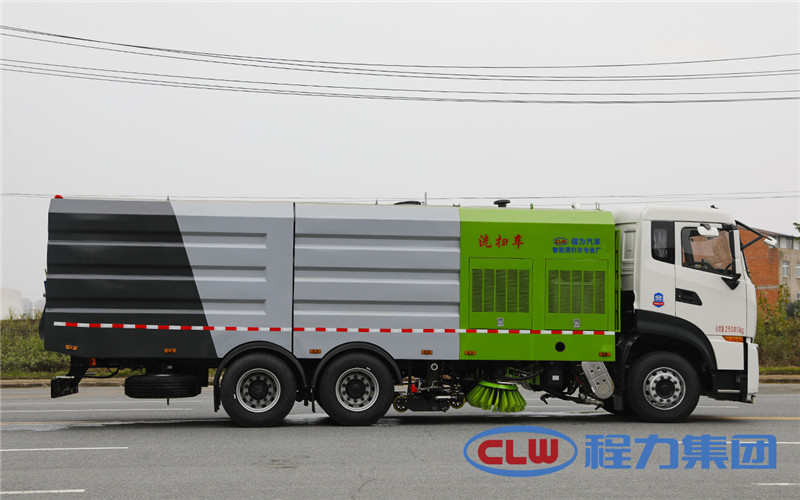

湖北程力國六東風天龍后雙橋大型洗掃多方位圖片：
